换热站直供混水方案

混水泵站是整个热网系统中最主要的环节,它将一次侧高温水与二次网回水混合后,经过混水泵加压实现二次网热量的供应。混水泵站控制系统可以说是集中供热监控系统的核心部分,它主要包括现场控制器、传感器和执行器、远程通讯设备。混水泵站控制系统既可独立工作,也可以接受调度中心的监督指导。

混水泵站控制系统的测点示意图如下:



l         一次网供水温度、压力、流量

l         一次网回水温度、压力、流量

l         用户侧供水温度、压力

l         阀门开度

l         水泵电机运行频率

通过计算后得到的参数

l         单位面积循环水流量

l         瞬时失水量、累计失水量、单位面积瞬时失水量、单位面积累计失水量

l         瞬时耗热量、累计耗热量、单位面积瞬时耗热量、单位面积累计耗热量

l         水泵运行小时数(为运行检修提供依据)

l         阀门调节次数(延长阀门使用寿命)

所有这些参数都可以以报表、曲线、柱图的方式显示,便于分析统计管理。

控制方案

所谓正常工况是指电厂所供的热量满足系统的需热量,亦即电厂的循环水量和温度都满足供热要求,非正常工况正好与之相反,因为电厂的循环水量基本保持不变,所有非正常工况特指电厂的供水温度低于供热要求。

总体控制方案就是在保证系统的循环水量按供热面积平均分配的前提下,实现均匀供热,同时保证用户室温基本合格。热力站一次网的循环流量设置高限报警,亦即系统的控制是在该流量不能超过设定值的前提下进行,一旦该流量超过设定值,那么控制流量成了最优先的事情。

正常工况下

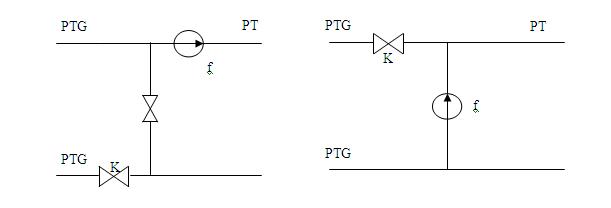

如上图方式一,一般适合在一次网供水压力不高的场合,用户侧的温度通过混水阀门来调节,压力通过循环水泵变频定压控制;一旦流量超过设定值,不管用户侧的温度如何,混水阀门开大,使流量降低至设定值以下。

方式二用在一次网的供水压力较高的场合,用户侧温度通过混水泵变频调节,电动阀控制一次网的流量,流量不能超过设定值,当混水泵全开时,用户侧的温度还没有降到设定值,需要关小一次侧的电动阀,同时电动阀还可以起到降压的作用。

非正常工况下(温度不足)

方式一,混水阀门的开度变化依据一次网的设定流量而定,亦即混水阀门开度保证一次循环流量在设定值下运行,压力通过循环水泵变频定压控制;

方式二,电动阀控制一次网流量,保证流量等于设定值,同时用户侧的压力不能超过设定值,一旦超过,继续关小电动阀;混水泵按固定频率运行。

下面主要分析温度和压力控制的设定模式。

温度设定控制

 混水泵站温度控制主要是实现室外温度补偿的供热量和需热量一致的调节。

温度控制主要有经验补偿法、公式补偿法。根据客户使用的很多自控系统运行一两年后,就失灵了,其中大部分是由于电动阀的执行器坏了。一般来讲,电动调节阀的使用寿命只有10万次,电动阀行程大于5%,就算动作一次,如果不保护阀门的使用寿命,自控系统运行两年后就可能瘫痪。我们公司在针对于阀门使用过程中的这种缺陷,我们开发出具有自主知识产权的电动调节阀的步进模糊控制方法,每小时可以保证电动阀仅动作三次(行程大于5%,其余的行程不让其大于5%),这样电动阀在正常使用的情况下可以用8~10年左右。
压力设定控制

二次网系统的最佳调节是质量并调,压力控制除了表现在安全、流量等工艺指标外,还表现在节能降耗上。我们公司设计的热网监控专家系统完全可以非常方便地定出不同供热系统、不同供热形式、不同供热地区的相对流量值,同时还给出系统的最小流量值,节电效果根据实际情况最大可以达到57.8%。
热力站故障报

当混水泵站出现下列异常时,系统会自动报警,并上传给监控中心,并依据故障的程度判断是否自动停止系统运行,并关断相应的阀门。
