分布式变频系统方案

分布式变频泵供热系统是指在热力站换热器一次侧回水管上设置回水加压泵,代替阀门完成流量调节的供热系统。分布式变频泵供热系统中存在零压差点,该点供回水压力相等。采用变流量调节时,存在定零压差点和变零压差点两种运行调节方式。采用定零压差点运行调节方式时,供热系统在整个供暖期的各种工况均属于相似工况,运行调节较为简单,输送能耗也较小。见图1。






    分布式变频泵供热系统中的零压差点

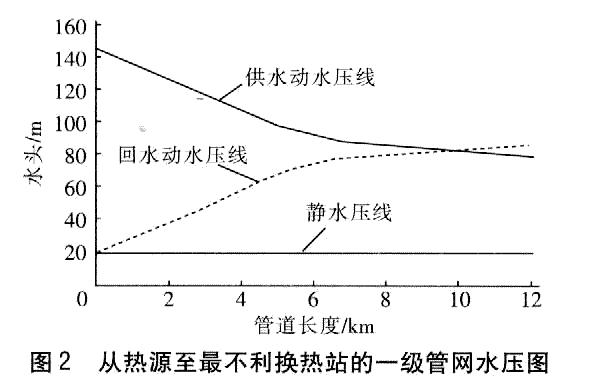

根据水力计算结果,可绘制出分布式变频泵供热系统从热源至最不利换热站的一级管网水压图(见图2)。



由图2可知,分布式变频泵供热系统中存在供水压力与回水压力相等的现象,即图中供、回水动水压线的交点,该点的资用水头为0,称为零压差点。零压差点的位置与各热力站的流量分配、热网总流量及主循环泵提供的热网总供回水压差等因素相关。

由于供热系统采用质、量并调的调节方式,因此热网总流量在整个供暖期内会随室外温度发生变化。与之对应,分布式变频泵供热系统运行调节方式可分为变零压差点的运行调节方式、定零压差点的运行调节方式。

运行调节方式

变零压差点的运行调节方式

变零压差点的运行调节方式是指尽量利用主循环泵来满足供热系统输送要求的运行调节方式。在供暖室外计算温度下,主循环泵按设计工况运行,各热力站的回水加压泵适当调节以获得本站所需要的设计流量,实现热量的均匀分配。随着室外温度的升高,由于供热系统采用质、量并调的调节方式,热网总流量和热网总供水温度随之降低,此时调节主循环泵维持热网总供回水压差不变,而零压差点则随着热网总流量的减小向远端偏移,直至某工况下,热力站不需要开启回水加压泵,仅依靠站内阀门的调节即可满足要求,该工况称为临界工况。

对于供热系统,当热网总流量约达到设计流量的87%时为临界工况,这时所有热力站资用压头均大于等于站内消耗的压头,最不利热力站位置仍位于热网远端。

当室外温度继续升高,热网总流量和热网总供水温度继续降低,供热系统中将不存在零压差点,仅依靠站内阀门的调节,且主循环泵也无需达到最大出力即可满足供热系统输送的要求。

供热系统从供热开始至临界工况属相似工况,平衡后阀门相对开度可不变,仍可保持系统平衡。但临界工况至设计工况,虽然供热系统中各热力站的流量等比变化,但资用压头不再保持等比变化。因此,此时供热系统中所有热力站阀门的相对开度或回水加压泵的转速随热网总流量不断变化,这是一个相当复杂的调节过程,对操作人员的要求较高。


定零压差点的运行调节方式

定零压差点的运行调节方式是指通过主循环泵调节热网总供回水压差,保持零压差点位置基本不变的运行调节方式。在供暖室外计算温度下,主循环泵按设计工况运行,热力站的回水加压泵工作,以获取本站所需要的流量。随着室外温度的升高,热网总流量减小,调节主循环泵保持零压差点不变,热力站的回水加压泵适度调节以获取本站所需要的流量。通过分析可知,在定零压差点运行调节方式下,虽然在整个供暖期水力工况不断变化,但属相似工况。供热系统在整个供暖期运行中,有如下特点:
    ①
减少了开启和停止回水加压泵的次数,降低了操作人员的工作强度。
    ②
供热系统调节平衡后,回水加压泵随热网总流量的变化调节转速,降低了热网运行调节的难度。
    ③
主循环泵可采用液力耦合器等调速装置,这样主循环泵的功耗可大为降低。虽然热力站回水加压泵功耗有所增加,但从整体考虑,总的功耗还是有所下降。
总结
    ①
分布式变频泵供热系统中存在着零压差点,该点供回水压力相等。采用变流量调节的供热系统存在定零压差点和变零压差点两种运行调节方式。
    ②
采用变零压差点运行调节方式时,热力站经历阀调节-回水加压泵启动-回水加压泵停止-阀调节的运行调节过程。在调节过程中,临界工况至设计工况的变化过程并非相似工况,运行调节较困难,对操作人员的要求较高。
    ③
采用定零压差点运行调节方式时,供热系统在整个供暖期的各种工况均属于相似工况,减少了开启和停止回水加压泵的次数,运行调节也较为简单。通过调节主循环泵转速可降低功耗,因此推荐采用定零压差点运行调节方式。
